Colocar
el chip Ripper 2 Gold en una Ps2 no es un asunto fácil,
hazlo sólo si tienes experiencia con el soldador. Lo
de Gap se refiere a las BIOS de los modelos. Hay dos tipos de
BIOS, una tiene un hueco sin patillas en el centro del integrado,
esa es la BIOS Gap. La otra no tiene ese hueco y es la BIOS

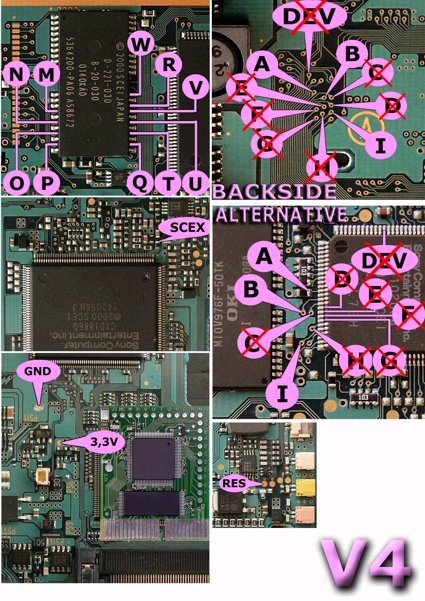

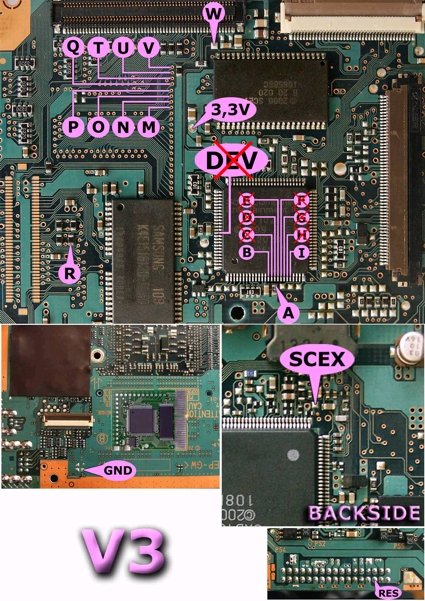

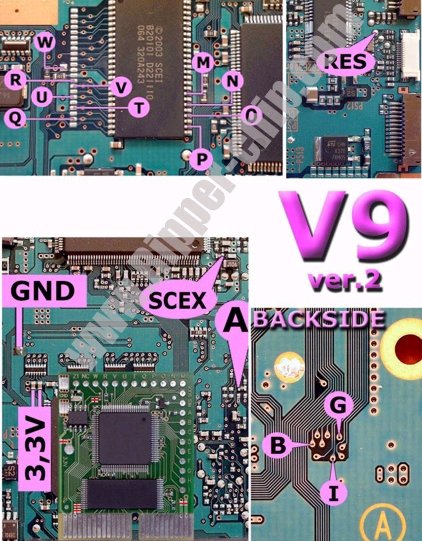

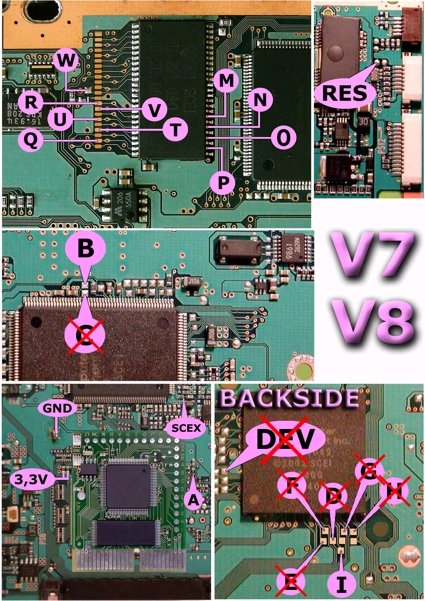

no Gap. En cualquiera de los esquemas de abajo se aprecia la
diferencia entre BIOS gap y no gap. Recuerda que en la sección
Documentos hay un tutorial
donde se explica como identificar las diferentes versiones de
Ps2 del mercado.
Métodos de carga de Ripper
2 Gold
Juegos de Ps2: Copias y originales arrancan normalmente.
Metes el disco y haces un reset. El juego empezará a
cargar.
Juegos de Psx: Con la Ps2 en Standby, y el juego o la
peli metida, arranca con un doble reset (pulsa dos veces reset)
El juego debería empezar a cargar.
Pelis en Dvd - Off/Stealth mode : Con la Ps2 en Standby,
y el juego o la peli metida, arranca con un triple reset (pulsa
tres veces reset) La peli debería empezar a cargar.
Consideraciones a la hora de colocar un Ripper
2 Gold
- No hay diferencias entre las BIOS gap y No gap. Ambos
tipos de BIOS se conectan de la misma manera al chip.
- Las conexiones tienen que ser lo mas cortas posibles.
- Para las conexiones de Gnd (masa) y +3.3v usad hilo de wrapping
de 22 o 24 Awg. Para el resto de conexiones usad cable de 30
Awg.
- Colocad el chip de manera que el hilo de Gnd (masa) no mida
más de 3 centímetros.
- Aislad todo muy bien antes de cerrar y probar la consola.
En caso de cortocircuito, la consola o el chip podrían
quedar inservibles.

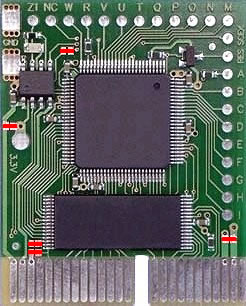

Para que el Ripper 2 Gold trabaje
correctamente hay que hacerle 5 pequeños puentes en la
placa. En la figura 1 se aprecian en rojo.
| Figura
1. |
 |
|
