Doble protección del RS2004FS de las Ps Two By TE OBSERVO (Obsoleto, última versión aquí)

     Hola chicos, las nuevas TWO, como imagino que sabréis, son peores que las v9/10/11, hasta tal punto que las bobinas del lector se queman solas aún usando sólo originales. Eso se debe a los picos de voltaje cuando la lectora efectúa la lectura. El mayor problema se da puntualmente al momento de arrancar el cd/dvd en ese momento alcanza un pico muy alto de sobretensión en las bobinas, cosa que con el MATRIX-FIX (usando diodos), no se resuelve ya que ese VPP (voltaje pico pico) inicial se produce aún usando ese método de protección (mas info aqui). En cambio con éste nuevo método de reduce drásticamente ese VPP no sólo al inicio de la lectura sino también en plena lectura (se ha comprobado con osciloscopio) creo que hasta ahora es la solución mas efectiva. Lo dicho, hace tiempo que tengo la consolilla funcionando y sin problemas, pero debo aclarar que está en PRUEBAS todavía, asi que vosotros mismos...

Os paso a explicar:

     El RS2004FS (que seria el equivalente del “LA” en v9/10/11) tiene unos potentes amplificadores de salida de voltaje. En este caso el problema no se encuentra en el voltaje (como en el “LA”) sino en el flujo de corriente que le envía a las bobinas, o sea la intensidad/amperaje. Las bobinas al ser tan delicadas y al tener VPP variables pues se queman, ya que esos picos de voltaje son los que van debilitándolas hasta el punto que se ponen en corto. Entonces lo que hay que hacer es justamente que la corriente de salida del RS2004FS sea de una intensidad estable y sin esos flujos excesivos de tensión. Esto lo logramos por medio de un regulador de voltaje muy común (al menos en mi país) que es el 7806CV de 1,5 amp. (mínimo) el cual eroga 6v. Aquí cuesta menos de medio centavo de dólar. La entrada de ese regulador hay que protegerla por medio de un fusible de 1 amp y hay que quitar el “PS 11” original que es de 2,5 amp. Todavía mas elevado que el ps11 de las v9/v10/v11 que era de 2 amp. y era absolutamente raro que protegiera algo con ese amperaje.

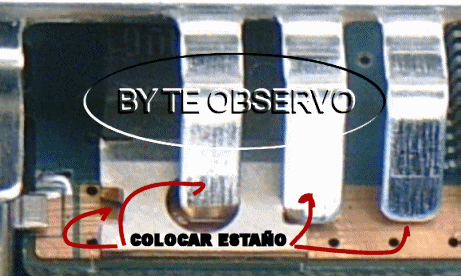

     La modificación es muy simple, solamente hay que quitar el ps11 original y colocar el regulador 7806CV con el fusible de 1 amp. como en el diagrama de abajo. Lo que hay que disipar bien es el regulador 7806CV ya que éste emite mucho calor cuando funciona. Lo que yo le hice fue colocarle pasta disipadora (aquí la llamamos grasa disipadora) y soldar al lateral de la placa la masa del regulador (ver imagen de como se haría en la figura 2). En fin… lo dicho esto esta en pruebas pero por ahora FUNCIONA. En la figura 1 se ve un esquema de las conexiones y en la figura 2 se ve donde tenéis que soldar la masa del 7806CV. Para agrandarlo, hacer click en la imagen.

Figura 1.
zoom

Figura 2.
zoom


Protección extra usando diodos (Obligatorio):

     Para que el fix funcione al 100% es OBLIGATORIO poner los diodos como los del TEAM MATRIX pero NO los 8 que usan ellos, sino 6. También son diodos del tipo “4148” sumamente comunes, cuestan centavos y son perfectamente compatibles con el regulador de voltaje “7806”.

     Con el “7806” y el fusible de 1 amp. (En reemplazo del PS 11) protegemos al “RS2004FS” y estabilizamos la corriente que va hacia las bobinas ya sea en intensidad/amperaje y minimizamos los VPP (voltaje pico pico) que van hacia las bobinas. Con los diodos rectificamos aún más esa corriente (tienen que ser 6 y no 8 para que funcione correctamente el conjunto de protecciones) de esa manera minimizamos hasta la mínima expresión esos VPP que llegan a las bobinas del lector.

     Luego hay que tratar de disipar lo mejor posible al “RS2004FS” con pasta disipadora y de ser posible soldándole una lámina metálica en el rectángulo central en el que originalmente se apoya la goma disipadora y llevando el otro extremo de esa lámina metálica hacia el borde de la placa o sea la zona de tierra/masa.

     Repito con el “7806” y la disipación del “RS2004FS” la cosa funciona muy bien de hecho ya instalé mas de 100 TWO con este método y las he vendido. Otras eran de clientes que querían chipearlas... Ninguna ha vuelto.

     Os dejo un esquema para que veáis como se colocan los diodos. Para agrandarlo, hacer click en la imagen.

Figura 3.
zoom

Espero opiniones sobre funcionamiento en los foros de Ps2 de la web.

Un saludo a tod@s.

BY TE OBSERVO
